2023年2月23日，杏耀北京大学程和平、王爱民团队在 Nature Methods 在线发表题为“Miniature three-photon microscopy maximized for scattered fluorescence collection”的文章（链接：https://doi.org/10.1038/s41592-023-01777-3）。文中报道了重量仅为2.17克的微型化三光子显微镜（图1），首次实现对自由行为小鼠的大脑全皮层和海马神经元功能成像，为揭示大脑深部结构中的神经机制开启了新的研究范式。



解析脑连接图谱和功能动态图谱是我国和世界多国脑计划的一个重点研究方向，为此需要打造自由运动动物佩戴式显微成像类研究工具。2017年，北京大学程和平院士团队成功研制第一代2.2克微型化双光子显微镜，获取了小鼠在自由行为过程中大脑皮层神经元和神经突触活动的动态图像。2021年，该团队的第二代微型化双光子显微镜将成像视野扩大了7.8倍，同时具备获取大脑皮层上千个神经元功能信号的三维成像能力。

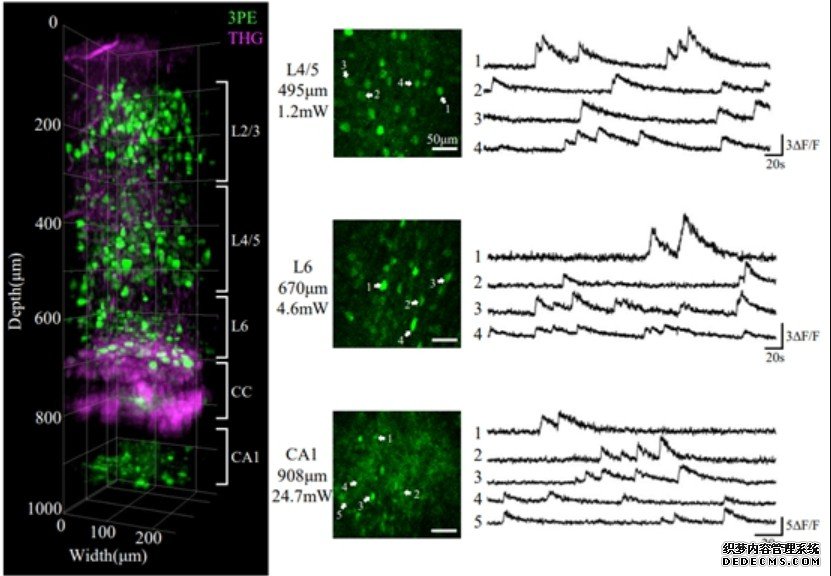

此次，北京大学最新的微型化三光子显微镜一举突破了此前微型化多光子显微镜的成像深度极限：显微镜激发光路可以穿透整个小鼠大脑皮层和胼胝体，实现对小鼠海马CA1亚区的直接观测记录（图2），神经元钙信号最大成像深度可达1.2 mm，血管成像深度可达1.4 mm。另外，在光毒性方面，全皮层钙信号成像仅需要几个毫瓦，海马钙信号成像仅需要20至50毫瓦，大大低于组织损伤的安全阈值。因此，该款微型三光子显微镜可以长时间不间断连续观测神经元功能活动，而不产生明显的光漂白与光损伤。



海马体位于皮层和胼胝体下面，在短期记忆到长期记忆的巩固、空间记忆和情绪编码等方面起重要作用。在啮齿类动物研究模型中，海马距离脑表面深度大于一个毫米。由于大脑组织，特别是胼胝体，具有对光的高散射光学特性，所以突破成像深度极限是长期以来困扰神经科学家的一个极大的挑战。此前的微型单光子及微型多光子显微镜均无法实现穿透全皮层直接对海马区进行无损成像。



北京大学微型化三光子显微镜成像深度的突破得益于全新的光学构型设计（图3）。作者通过对皮层、白质和海马体建立分层散射模型进行仿真，发现荧光信号从深层组织到达脑表面时已经处于随机散射的状态，使得显微物镜荧光收集效率降低，从而极大限制了成像深度。针对这一问题，经典阿贝聚光镜结构被引入构型设计中：微型阿贝聚光镜与简化的无限远物镜密接可以提高散射光的通透效率；阿贝聚光镜与激发光路中的微型管镜部分复用，可以进一步简化结构， 杏耀手机客户端 ，降低损耗。总体上，新微型化显微镜的散射荧光收集效率实现了成倍的提升。



同时，利用微型三光子显微镜，杏耀注册作者研究了小鼠顶叶皮层第六层神经元在抓取糖豆这一感觉运动过程中的编码机制：发现大约37%的神经元在抓取动作之前就开始活跃且在抓取时最活跃，大约5.6%的神经元在抓取动作之后开始活跃，说明不同神经元参与了不同阶段的编码（图4）。这一结果初步展示了微型化三光子显微镜在脑科学研究中的应用潜力。



北京大学未来技术学院博士后赵春竹、北京大学前沿交叉学科研究院博士研究生陈诗源、北京大学分子医学南京转化研究院研究员张立风为该论文的共同第一作者，北京大学程和平、王爱民、赵春竹为论文的共同通讯作者。该项目得到科技创新2030-“脑科学与类脑研究”重大项目、中国医学科学院医学与健康科技创新工程—脑疾病的线粒体机制研究创新单元、国家自然科学基金委、国家重大科研仪器研制专项、科技部重点研发计划等经费支持。
